全國免費熱線
0731-82042415
煤炭化驗設備｜煤的可磨性指數測定方法
2018-06-26 07:27:19
煤炭化驗設備煤的可磨性指數測定方法
方法提要
將一定粒度范圍和質量的煤樣，經哈氏可磨性測定儀研磨后在規定的條件下篩分，稱量篩上煤樣的質量。由研磨前的煤樣量減去篩上煤樣質量得到篩下煤樣的質量。再從由標準煤樣繪制的校準圖上查得哈氏可磨性指數。
儀器設備

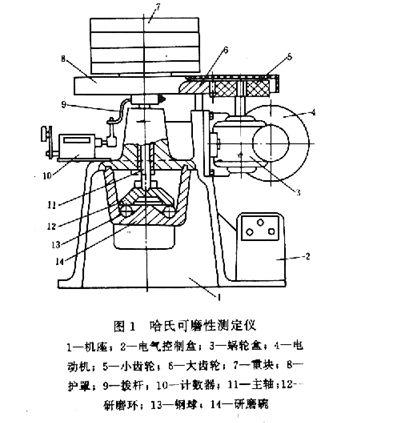

1 哈氏可磨性測定儀（簡稱哈氏儀）：如圖1所示。電動機通過蝸輪、蝸桿和一對齒輪減速后，帶動主軸和研磨環以（20+1）r/min的速度運轉。研磨環驅動研磨碗內的8個鋼球轉動，鋼球直徑為25.4mm，由重塊、齒輪、主軸和研磨環施加在鋼球上的總垂直力為（284+2）N。

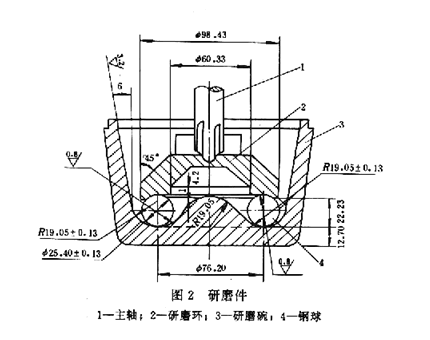

研磨碗與研磨環材質不同，并經過淬火處理，幾何形狀和尺寸如圖2所示。
哈氏儀在用于可磨性指數測定之前，應用標準煤樣進行校準。
2 試驗篩（GB/T 6003）：孔徑為0.071mm、0.63mm、1.25mm，直徑為200mm，并配有篩蓋和篩底盤。
3 保護篩：能套在試驗篩上的圓孔篩或方孔篩，孔徑范圍13~19mm。
4 振篩機：可以容納外徑為200mm的一組垂直套疊并加蓋和篩底盤的篩子。垂直振擊頻率為149min，水平回轉頻率為221mm，回轉半徑為12.5mm。
5 天平：最大稱量100g，感量0.01g。
6 托盤天平：最大稱量1000g，感量1g。
7 二分器：符合GB 474的規定，分樣格槽寬度為5mm。
8 破碎機：輥式破碎機，輥的間距可調，能將粒度6mm的煤樣破碎到1.25mm，而只生成最小量的、小于0.63mm的煤粉。
