全國免費熱線
0731-82042415
煙煤坩堝膨脹序數測定到長沙元德電子科技有限公司
2018-06-29 06:31:25
煙煤坩堝膨脹序數的測定方法提要
將煤樣置于專用坩堝中，按規定的程序加熱到（820+5）ºC。所得焦塊和一組帶有序號的標準焦塊側形相比較，以最接近的焦型號作為坩堝膨脹序數。
儀器設備

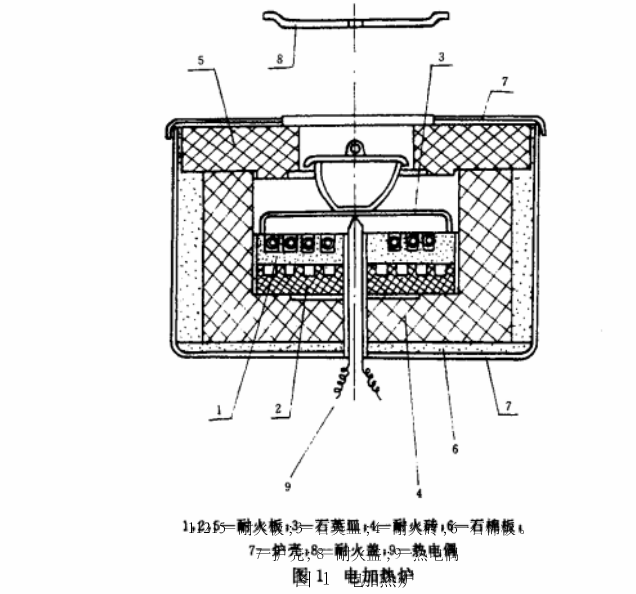

1 電加熱爐（見圖1）
電加熱爐結構如下：在一個直徑為100mm，厚13mm的帶槽耐火板（1）上，繞一功率為1000W的鎳鉻絲線圈。耐火板放在一個規格相同的板（2）上，板（1）上扣著一個壁厚1mm、高10mm、外徑85mm的石英皿（3），用來放置坩堝。
上述加熱部分置于一個直徑140mm，上有一個深60mm、直徑105mm的槽的耐火磚（4）中，上方用一塊20mm厚的耐火板（5）覆蓋。板的中心有一個直徑50mm的孔，以便放入坩堝。整個耐火磚放在（3~5）mm厚的石棉板（6）上，在磚四周與爐殼（7）之間，充填保溫材料。爐的頂部有一耐火蓋（8），底部開一個小孔。將測溫熱電偶（9）從孔中插入至其熱接點正好與石英皿內表面接觸。
電加熱爐配有合適的變壓器和電流表。

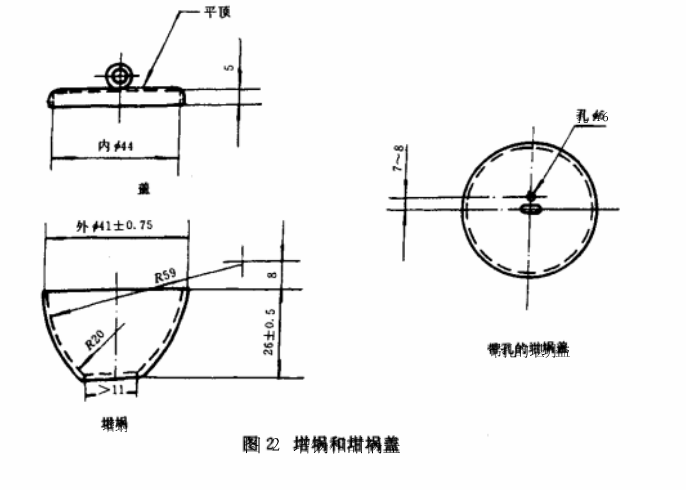

2 坩堝和坩堝蓋（見圖2）
由耐高溫（大于1000ºC）的瓷或石英制成，規格如下
2.1 坩堝：頂部外徑（41+0.75）mm；底部內徑不小于11mm；總高（26+0.5）mm；容積（16~17.5）ml；質量（11~12.75）g。
2.2 坩堝蓋：內徑44mm；高5mm。
2.3 帶孔的坩堝蓋：尺寸同上，有一個直徑6mm的圓孔，供插熱電偶用。
3 熱電偶：鎧裝鎳鉻電偶2支。
4 天平：感量0.01g
5 秒表
6 重物：500g平底砝碼。

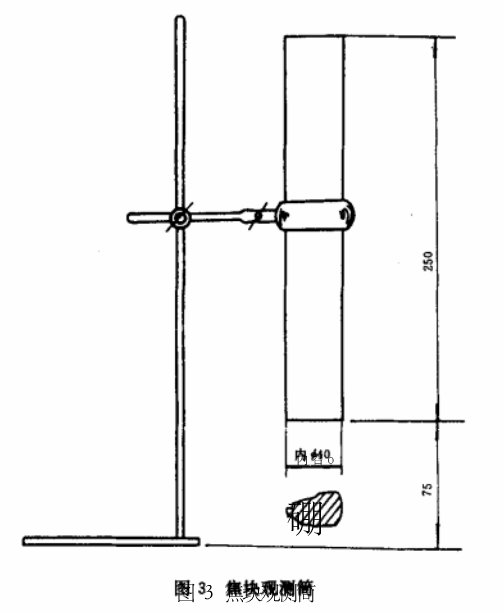

7 焦塊觀測筒（見圖3）
試驗準備
1 試樣制備：按GB 474規定制備粒度為0.2mm以下的空氣干燥煤樣。制樣中應防止煤樣研磨過細。試樣制備后應盡快試驗，否則應密封冷藏，并且試驗周期不得超過3d。
2 儀器調試：將電加熱爐通電，加熱到約850ºC并恒溫。打開爐蓋，將一個冷的空坩堝放入爐膛內石英皿的中心部位（同時啟動秒表計時），立即蓋上帶孔的坩堝蓋，隨即將熱電偶通過蓋孔插入坩堝，并使其熱接點壓緊在坩堝底部的內表面上，在不蓋電爐蓋條件下觀察升溫情況。如坩堝內底部溫度在冷坩堝放入后1.5min內達到（800+10）ºC，2.5min內達到（820+5）ºC，則記下爐溫及電流電壓調整方法，進行試驗后，按此法控制。如不能達到上述要求時，則調整電壓、電流和爐溫，直到達到上述要求為止。
試驗步驟
1 稱取（1+0.01）g空氣干燥煤樣，放入坩堝中并晃平，然后在厚度不小于5mm的膠皮板上，用手的五指向下抓住裝有煤樣的坩堝，提起約15mm高度，然后松手使之自由落下。如是落下共12次（每落下一次將坩堝旋轉一個角度）。
2 打開爐蓋，將裝有煤樣的坩堝放入已加熱至預定溫度的爐內石英皿的中心部位，立即用不帶孔的坩堝蓋蓋住（同時啟動秒表計時），直到揮發物逸盡，但不得少于2.5min。然后將坩堝取出。此過程不蓋電爐蓋。
3 每個煤樣相繼試驗5次，在兩次試驗間隙，應把電加熱爐蓋好，以免熱量散失。
4 5次試驗完畢后，小心地將坩堝中的焦渣倒出，待焦渣冷卻至室溫后測定焦型。
5 用灼燒的方法除去坩堝和坩堝蓋上的殘留物，并用潔布擦凈。
